在光伏發電系統日益普及的今天，直流側的精準計量對于評估系統性能、優化能源管理和保障經濟效益至關重要。安科瑞電氣股份有限公司，作為電力監控與電能管理領域的專業廠商，針對光伏直流側的特殊需求，推出了一系列高性能的直流用電計量解決方案。本文基于安科瑞的技術實踐，對光伏直流用電計量系統及其核心組件——直流電壓測量儀表進行介紹。
一、 系統概述：為何需要專門的直流計量？
與交流配電系統不同，光伏陣列產生的電能是直流電。在逆變器將其轉換為交流電并入電網或供給負載之前，對直流側的電壓、電流、功率、發電量等參數進行精確測量，具有多重意義：
- 性能評估：實時監測光伏組串或陣列的輸出功率，是評估其轉換效率、發現組件衰減、熱斑效應及故障（如遮擋、接線問題）的直接依據。
- 收益核算：在“自發自用，余電上網”或全額上網模式下，精確計量直流側發電量是進行內部能效分析和上網電量結算的基礎數據之一。
- 安全監控：持續監測直流電壓與絕緣狀況，有助于預防直流拉弧等電氣火災風險，保障系統安全。
- 運維指導：通過對各支路發電量的對比分析，可以快速定位低效支路，指導精細化運維。
光伏直流用電計量系統正是為完成上述任務而設計，它通常由傳感器（如分壓器、分流器或霍爾效應電流傳感器）、直流電能計量儀表、數據采集單元及后臺監控軟件構成。
二、 核心組件：直流電壓測量儀表的關鍵角色
在計量系統中，直流電壓測量儀表是感知電壓信號的關鍵前端設備。安科瑞提供的直流電壓測量方案，不僅限于單純的儀表，更是一個集測量、顯示、傳輸于一體的智能單元。
1. 測量原理與高精度要求：
光伏系統直流側電壓范圍寬（從幾百伏到上千伏），且存在紋波。專業的直流電壓儀表通常采用高精度電阻分壓網絡配合隔離運算放大器進行信號調理，再通過高分辨率ADC（模數轉換器）進行采樣。安科瑞儀表注重在寬電壓范圍、寬溫度范圍內保持測量精度（可達0.5級或更高），并能有效抑制高頻干擾，確保數據穩定可靠。
2. 功能集成化：

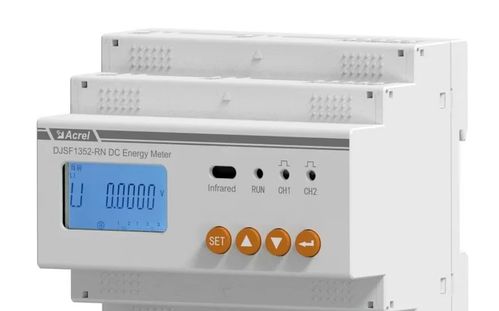

現代直流計量儀表往往是“多合一”設備。以安科瑞的PZ系列直流電能表為例，它不僅能測量直流電壓(V)，還能同步測量直流電流(I)、計算直流功率(P)、累計直流電能（Wh或kWh），并集成DI/DO（數字輸入/輸出）用于狀態監測和遙控。這種集成設計簡化了系統布線，降低了成本。
3. 安全與隔離設計：
直流高壓側與低壓數據采集側的電氣隔離是生命線。儀表內部采用光電隔離或磁隔離技術，確保高壓測量信號安全地轉換為低壓可采信號，有效保護后端設備和人員安全。
4. 通信與組網能力：
儀表標配RS485通訊接口，支持Modbus-RTU等開放協議，可輕松接入光伏監控系統或能源管理平臺。這實現了數據的遠程實時采集，為集中監控和智能分析奠定了基礎。
三、 系統集成與安科瑞解決方案優勢
安科瑞的光伏直流計量系統，將高性能的直流測量儀表與數據采集器（如ANet系列智能通信管理機）、Acrel-2000MG光伏監控系統或Acrel-3000電能管理系統軟件平臺無縫整合。
其解決方案優勢體現在：
- 精準計量：核心測量單元精度高，為性能分析和經濟結算提供可信數據。
- 安全可靠：全面的電氣隔離和防護設計，適應光伏電站惡劣環境。
- 智能互聯：標準化通信接口，易于集成，支持云端平臺，實現隨時隨地監控。
- 配置靈活：提供從單支路到多支路匯流箱集成計量的多種產品形態，滿足戶用分布式到大型地面電站的不同需求。
光伏直流用電計量系統是光伏電站的“智能感知神經”，而高精度、高可靠性的直流電壓測量儀表是其核心感知器官。安科瑞憑借在電力計量領域的深厚積累，提供了從關鍵測量設備到完整系統解決方案的全鏈條服務，助力光伏電站實現更安全、高效、智能化的運行，充分挖掘每一縷陽光的價值。
